SKETCHUP [推/拉]之使用
本節(jié)匯寶盆為大家?guī)淼氖?a href="http://www.mp636.cn/special/sketchupjc/">sketchup教程：講解sketchup軟件中[推/拉]之使用。
使用[推/拉]工具，進行推擠或拉伸面，能夠簡單快速地制作3D對象，推拉出來的對象也具有面的構造。
選取[標準]工具條上的[新建]，開啟新作圖視窗，視景設定為[全視圖]，[照相機]工具條的顯示模式設定為[產生陰影]。
首先繪制矩形，在這里使用比上回教學課程所學得方法更簡單的[矩形]工具。[矩形]工具在[繪圖]工具條中。

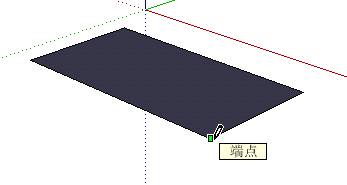

選取[矩形]工具，在座標軸原點前點取，將指標往右方向(正的方向)拉曳，矩形的尺寸會顯示在[數值控制框]中。放開鼠標按鍵即完成。
與線的繪制一樣，矩形尺寸也可以在數值控制框中輸入數值來指定。馬上來試試看。使用[矩形]工具點取開始點，稍微拖曳指標，在[數值控制框]中輸入沿著紅色軸的邊長，接著輸入沿著綠色軸的邊長，兩個數值間請以逗點(，)區(qū)隔。輸入數值后，按[Enter]鍵。
接著點選[繪圖]工具條的[推/拉]工具。

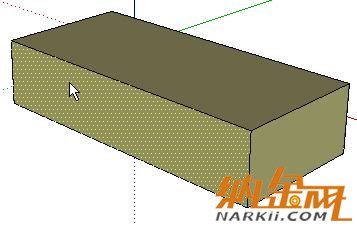

在剛在完成的面上點一下，指標維持向上往上拉，這樣就產生了3D對象。
與在[數值控制框]輸入數值指定線的長度一樣，拉出的高度也能夠以數值指定。點取立方體任何面并拖拉，在[數值控制框]中輸入數值按[Enter]，立方體的面即依照輸入的高度值再被拉伸。
此新對象具有6個面，為了在視覺上確認，請試著將對象形成刪除了一個面的狀態(tài)，先使用[選取]工具來進行：
點選[選取]工具，點取要選取的面。

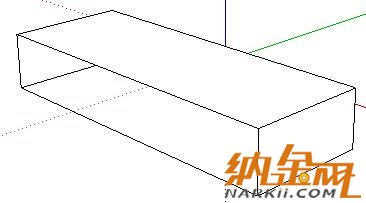

按鍵盤上[Del]鍵，對象的一個面即被刪除。如下圖般會看到對象是中空的，如要更進一步明了此結果，請以[照相機]工具條的[隱藏線]模式顯示。
本節(jié)sketchup教程講解完畢，謝謝！
-
