本節匯寶盆為大家帶來的是： Maya作圖技巧分享
本maya教程將講解有關動畫操作的7個技巧，分別是IK與FK、IK與FK的轉換、表達式實現動畫效果、父子關系與父子約束、權重繪制技巧、關鍵幀和制作循環動畫。

技巧一： IK與FK的切換

本小節將通過一個小實例來講解切換IK和FK的方法。

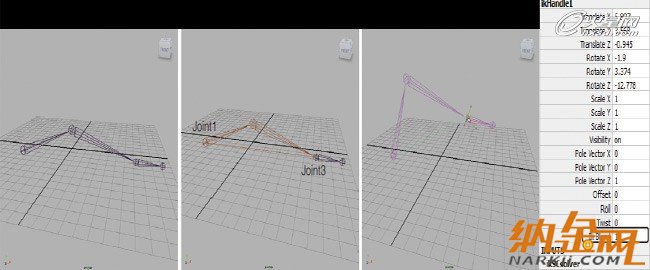

        step 01. 單擊Animation（動畫）工具架上的（骨骼工具）按鈕，在場景中創建下圖（左）所示的骨骼。
         step 02. 單擊（IK手柄）按鈕，然后在“Joint1”和“Joint3”關節上分別單擊鼠標，為其創建一個IK手柄，如下圖（中）所示。
         step 03. 打開通道盒，此時Ik Blend（IK彎曲）的值為1，選擇并移動IK手柄，骨骼會隨之移動，如下圖（右）所示，這說明此時IK是打開狀態。

         step 04. 保持IK手柄的選中狀態，打開通道盒，將Ik Blend（IK彎曲）值改為0，如下圖（左）所示。
         step 05. 再次移動IK手柄，骨骼已經不會跟隨移動了，如下圖（中）所示，說明此時IK是關閉狀態。
         step 06. 此時，使用旋轉工具移動骨骼，骨骼會隨之運動，如下圖（右）所示，這說明此時FK是開啟狀態。

由此可見，Ik Blend（IK彎曲）值用于控制IK與FK之間的切換。

技巧二： IK與FK

IK與FK主要應用在骨骼綁定中，IK即反向動力學，是指根據末端關節的位置移動來控制其父關節的旋轉操作，FK即正向動力學，是指根據父關節的旋轉來控制其子關節的位置，下面通過一個小實例來具體講解IK與FK的區別。

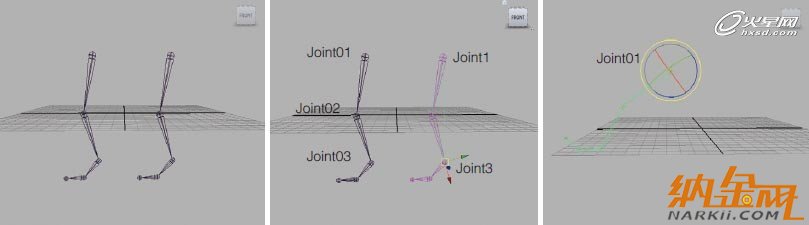

         step 01. 單擊Animation（動畫）工具架上的（骨骼工具）按鈕，在場景中創建下圖（左）所示的兩個腿部骨骼。
         step 02. 單擊（IK手柄）按鈕，在右側骨骼的“Joint1”和“Joint3”關節上分別單擊鼠標，為其創建一個IK，如下圖（中）所示。當前左側骨骼為FK，右側為IK。
         step 03 要想為左側的骨骼設置屈腿動作，需要執行以下兩個步驟：使用旋轉工具對“Joint01”關節做如下圖（右）所示的旋轉。

使用旋轉工具對“Joint02”關節做如下圖（左）所示的旋轉。

step 04. 要想為右側的骨骼設置屈伸腿動作，只需使用移動工具移動右側骨骼上的IK手柄，整個腿部會隨之移動，做屈腿伸腿運動，如下圖（右）所示。

由此可見，當前使用IK來調節屈腿伸腿的動畫比使用FK要容易，但是就靈活性來說，IK卻不如FK，使用IK只能調節出常規的動作，它有一定的限制，而使用FK則可調節出任意動作，如下圖所示，這是IK做不到的，因此IK與FK各有利弊，在制作具體的項目時，要依據所創建的模型和要調節的動作來選擇使用IK還是使用FK。

(提示：由于IK和FK的作用是互補的，因此在綁定角色的骨骼時，通常會在腿部、身體和胳膊等部位分別創建IK和FK，以方便根據不同的情況做出不同的選擇。)

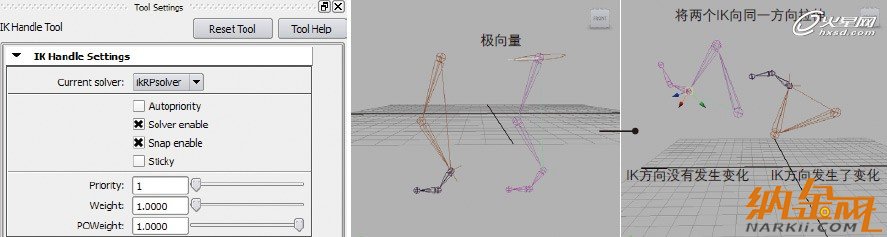

雙擊Animation（動畫）工具架上的（IK手柄）按鈕，會彈出IK手柄工具的參數，如下圖（左）所示，在Current solver（當前結算器）中有兩個選項，分別是ikSCsolver和ikRPsolver，其中ikSCsolver是沒有極向量的，多用于控制骨骼的長度，ikRPsolver是有極向量并可對其進行調節的，多用于胳膊、膝蓋等部位，如下圖（右）所示。

技巧三：父子關系與父子約束

父子關系與父子約束是Maya中經常使用的兩種物體關系，但很多讀者容易將這兩個概念相互混淆，因此本小節將通過一個案例來講解它們之間的區別。

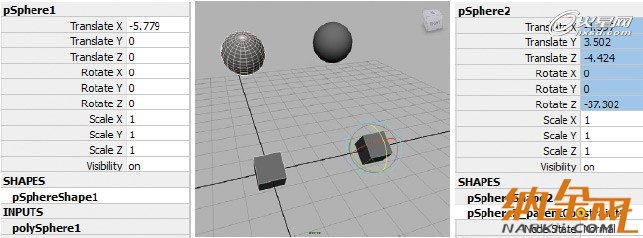

step 01. 在場景中分別創建兩個球體和兩個立方體，如下圖所示，兩個通道盒參數分別代表左右兩個球體當前的屬性。

step 02. 選擇左側的球體，按Shift鍵加選左側立方體，按P鍵，為其創建父子關系，使立方體作為球體的父物體。
step 03 選擇右側立方體，按Shift鍵加選右側球體，執行Animation（動畫）模塊下的Constrain>Parent（約束>父子約束）命令，為其創建父子約束，即用立方體約束球體。
step 04. 分別選擇兩個立方體，執行旋轉操作，觀察兩個球體在通道盒中的參數，如下圖所示。

可見在父子關系中，在對父物體執行旋轉操作后，子物體的位置雖然會隨之運動，但是其屬性并沒有任何變化，而在父子約束中，被約束物體會隨約束物體的旋轉而移動，其屬性也發生了變化，這就是父子關系和父子約束之間的最大區別。

(提示：父子約束主要是應用在骨骼綁定中)

技巧四：表達式實現動畫效果

       本小節將通過一個小實例來講解使用表達式創建動畫的方法。
       step 01 創建下圖（左）所示的盒子、車輪模型，以及一個曲線圓環，要及時對模型執行凍結變換命令（Modify>Freeze Transformations），同時將車輪設置為盒子的子物體，將盒子設置為曲線圓環的子物體。
        下面制作車輪的旋轉動畫

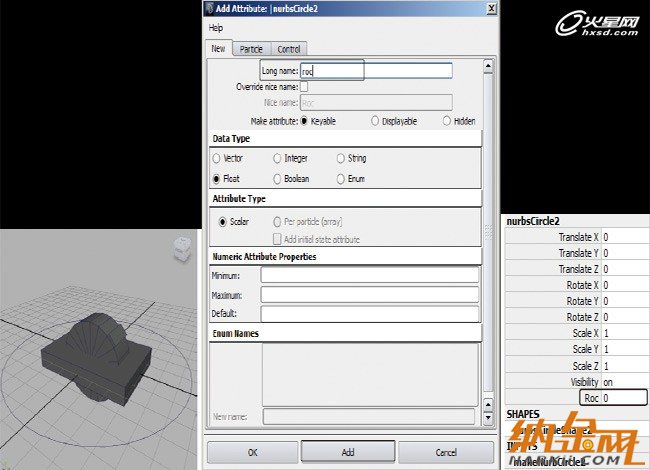

step 02 添加屬性。選擇曲線圓環，在通道盒的菜單欄中執行Edit>Add Attribute Editor（編輯>添加屬性編輯器）命令，打開Add Attribute（添加屬性）窗口，在Long name（長命名）中輸入名稱“roc”，如下圖（中）所示，然后單擊Add（添加）按鈕，這樣在通道盒中就出現了創建的“roc”屬性，如下圖（右）所示。

step 03 選擇該屬性，執行Modify>Edit Attribute（修改>編輯屬性）命令，打開Edit Attribute（編輯屬性）窗口，進行下圖（左）所示的設置。
step 04 選擇曲線，因此在通道盒中選擇roc參數，然后執行通道盒菜單中的Edit>Expressions（編輯>表達式）命令，打開Expression Editor（表達式編輯器）窗口，在Expression（表達式）欄下輸入語句“pCylinder1.rotateZ=time*nurbsCircle2.roc*10;”，如下圖（右）所示，即車輪物體的z軸旋轉的值為時間與“roc”值乘積的10倍，然后單擊Create（創建）按鈕。
step 05. 測試車輪的旋轉動畫。在通道盒中將圓環曲線的“Roc”值設置為1，同時將時間滑塊的范圍設置為200幀，單擊播放按鈕，可見車輪將自動執行旋轉動畫，增大“Roc”值，車輪的旋轉速度會加快，如果將該值設置為0，則車輪不會旋轉。這就是通過表達式來設置動畫的方法。讀者可以舉一反三，為車輪設置抖動等動畫效果，具體的操作可參見本小節視頻教程。

技巧五：權重繪制技巧

step 01 創建一個立方體，并為其創建3個獨立的關節，如下圖（左）所示。

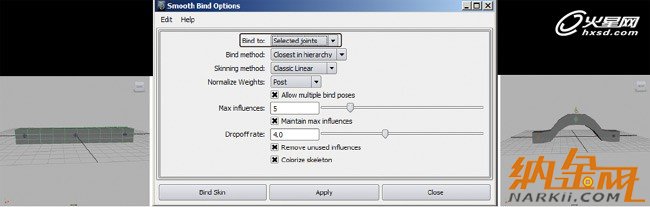

step 02 選擇3個關節，并按Shift鍵加選立方體，在動畫模塊下執行Skin>Bind Skin>Smooth Bind> （蒙皮>綁定蒙皮>平滑綁定> ）命令，打開Smooth Bind Options（平滑綁定選項）窗口，在Bind to（綁定到）中選擇Selected joints（選擇關節）選項，其他參數默認，如下圖（中）所示，然后單擊Apply（應用）按鈕，為骨骼和模型執行蒙皮操作，這樣移動骨骼，模型也會隨之移動，如下圖（右）所示。

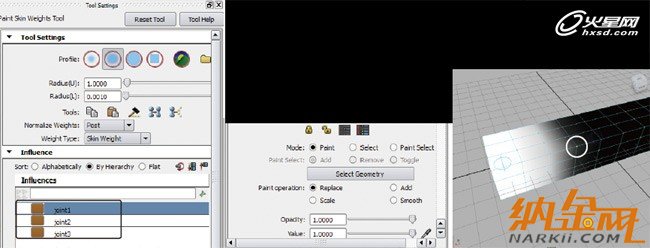

step 03 在Animation（動畫）工具架上雙擊（繪制權重工具）按鈕，打開Paint Skin Weights Tool（繪制蒙皮權重工具）窗口，從中可以調節權重繪制的參數，如下圖（左）所示。
從Tool Settings（工具設置）下的Normalize Weights（規格化權重）選項中可以看到，當前為Post模式，即新版本的權重，其權重原理是，從模型上選擇一個點，如下圖（右）所示，那么該點的權重可以分別給到“joint1”、“joint2”或“joint3”，且每節骨骼的權重值都可以設置為1，這在舊版本中是無法實現的，在舊版本中，會將該點的權重分成3份，分別給“joint1”、“joint2”和“joint3”。

       要想切換到舊版本的權重，可選擇Interactive（交互）選項，下面用舊版本的權重繪制方式進行繪制。

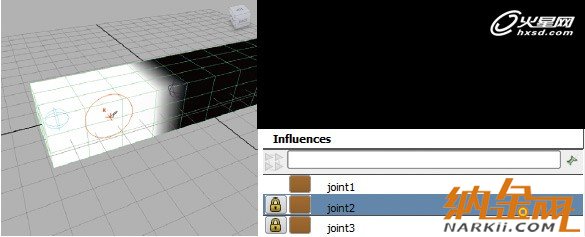

        在繪制某個骨骼時，先在Paint Skin Weights Tool（繪制蒙皮權重工具）面板中選擇該骨骼，然后將該骨骼影響的區域繪制為100%（即1）的權重，如我們先選擇“joint1”，繪制之后的效果如下圖（左）所示，那么當前所繪制的位置均受joint1影響。
        需要注意的是，在繪制“joint1”之前，先在Paint Skin Weights Tool（繪制蒙皮權重工具）面板的Influence（影響）卷展欄中分別選擇“joint2”和“joint3”，并單擊下面的按鈕，將其鎖定，如下圖（右）所示，否則在繪制“joint1”的權重時，會對“joint2”和“joint3”有一定的影響。

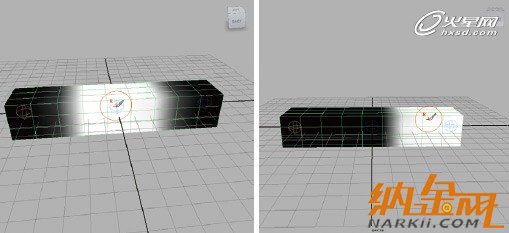

然后再分別選擇“joint2”和“joint3”，用相同的方法進行繪制，如下圖所示。

可見所繪制的效果是，除了兩節骨骼之間相交位置的權重不是1之外，其他位置的權重均為1，即完全受各自位置骨骼的影響，因此在調節某個骨骼的位置時，其他骨骼是不跟隨運動的，如下圖（左）所示，運動非常僵硬。

如果想做出“joint1”與“joint2”之間的過渡效果，可在Paint Skin Weights Tool（繪制蒙皮權重工具）面板的Influence（影響）卷展欄中選擇Paint operation（繪制操作）中的Smooth（平滑）選項，如下圖（右）所示。
